小模數漸開線圓柱齒輪精度圖標注

小模數漸開線圓柱齒輪精度圖的標注，下面iHF合發齒輪加工廠家為您介紹。

發布日期：2020 - 06 - 23 09:24:25

小模數漸開線圓柱齒輪精度圖的標注，下面iHF合發齒輪加工廠家為您介紹。

小模數漸開線圓柱齒輪精度圖標注

圖形注釋

在齒輪加工圖上，應標明齒輪的精度等級和齒隙類型。

標注示例

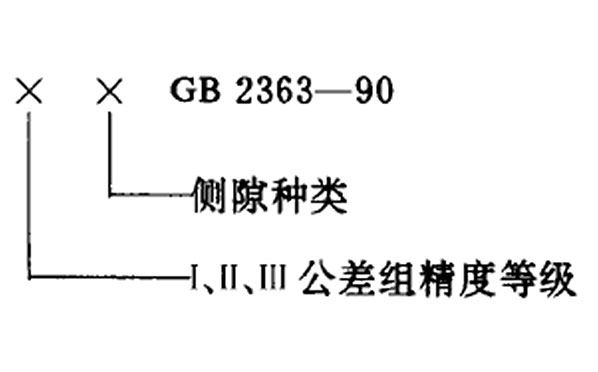

三組齒輪公差精度指標標注為：

小模數漸開線圓柱齒輪精度圖標注

圖形注釋

例：齒輪公差Ⅰ、Ⅱ、Ⅲ組精度等級均為7級，齒隙類型為g，標號為：

7g國標2363-90

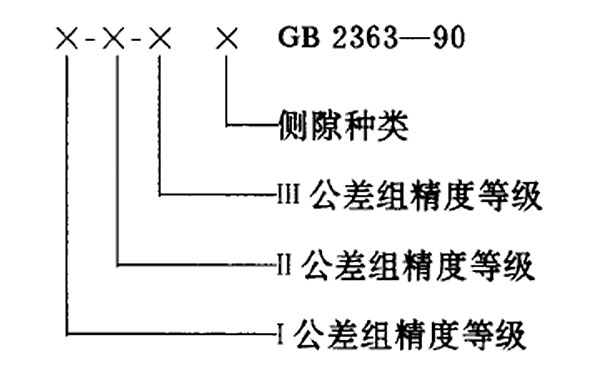

齒輪三組公差精度指標標注為：

圖形注釋

例：齒輪Ⅰ公差組精度等級為7級，Ⅱ公差組精度等級為7級，Ⅲ公差組精度等級為6級，齒隙類型f標注為：

國標2363-90中7-7-6

當齒輪齒隙由其自己指定時，齒隙類型不作標記。此時，可在標稱尺寸上標記相應齒隙指數的上下偏差。

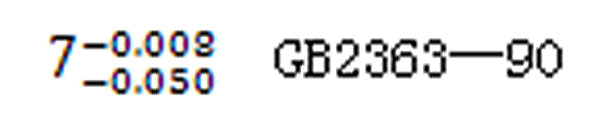

例：齒輪公差Ⅰ、Ⅱ、Ⅲ組精度等級也為7級，齒隙上偏差為-0.008，下偏差為-0.050，標注為：

小模數漸開線圓柱齒輪精度圖標注

關鍵字：漸開線圓柱齒輪
